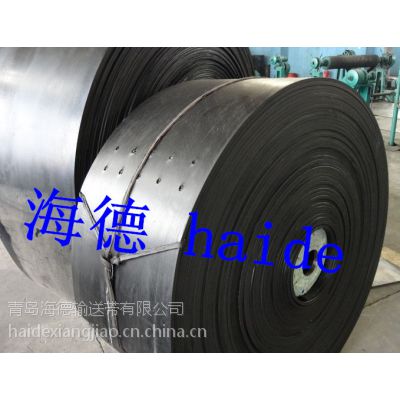

钢丝绳提升带------青岛海德输送带有限公司

TEL：185//6175**//0699王经理 欢迎致电！

专业制造生产：钢丝绳提升带斗提机钢丝绳提升带双层防撕裂钢丝绳提升带耐热钢丝绳提升带帆布提升带织物芯提升带棉帆布提升带强力提升带白色钢丝绳提升带白色橡胶提升带斗提机钢丝胶带打孔钢丝绳提升带加密钢丝绳提升带  斗提机钢丝绳胶带生产厂家

钢丝绳提升带接头夹具钢丝绳提升带合金接头提升带合金接头夹具钢板接头夹具

提升带专用耐热橡胶垫板  打孔橡胶垫板料斗垫板

高强度镀锌料斗螺栓

TEL：185//6175**//0699王经理 欢迎致电！

一、1.产品分类：按覆盖胶性能可分为：普通型、耐热型、耐酸碱型、耐油型、耐摩擦行、抗腐蚀型、抗老化型等品种。

按内部结构可分为：普通结构型、横向增强型、预埋线圈防撕裂型

2.产品用途：斗提机钢丝绳提升带用于垂直输送物料，广泛用于建材、化工、轻工、机械、电力、水泥、抽油机、粮食等部门。

3. 产品特征：钢丝绳提升带无延伸，运输量大，运行平衡，维修方便，对各种粉末状粒状块状物料适应性能好。

纵向主力钢丝绳间距可以分为国标12mm,加密间距10mm和8mm。我公司长期与各大水泥厂及设计院合作研发，产品不断改进优化,上下覆盖胶可以各加一层横向钢丝防撕裂层（密排间距1mm）或特殊耐撕裂聚酯帆布层，完全避免料斗脱落下滑等现象。根据图纸免费提供数控冲床打孔，数据准确，提高现场安装速度。并且提供专配斗提机钢丝绳提升带接头夹具：合金接头夹具、钢板接头夹具。采用国内外精确设计理念，技术含量高，与提升带匹配度为100%。

二、配套配件

我公司致力于钢丝绳提升带生产10余年，专业制造生产钢丝绳提升带及其配件：合金接头夹具、钢板接头夹具、高强度镀锌料斗螺栓、耐热橡胶垫板等

三、接头夹具简介

1.产品分类：特种合金接头夹具钢板接头夹具

2.产品构成

特种合金带夹构成：

主带夹：内夹1只，外夹2只

配件：专用夹具螺栓，钢丝卡扣，填充料，填充胶，填充箱

钢板带夹构成：

主带夹：内夹1只，外夹2只   配件：专用夹具螺栓，钢丝卡扣

3.产品规格：

宽度200mm~1700mm不等

4.接头夹具安装方法：

1).用主带夹将提升带两端通过螺栓夹紧。

2).夹紧后，剥除提升带两端覆盖胶，剥出钢丝绳芯。

3).将皮带两端钢丝绳芯用钢丝绳U型卡扣依次紧固。

4).填充箱罩住注入填充料，填充胶，等待15分钟至凝固。

TEL：185//6175**//0699王经理 欢迎致电！

N-TGD钢丝胶带提升机安装、调试

（一）、安装前的准备

在正式安装设备之前必须做好以下准备工作：

1. 仔细阅读本手册和提升机安装总图，熟悉安装技术要求。
2. 对照安装总图和装箱清单核对各部件数量。
3. 提升机安装必须严格遵照GB50270-98《连续输送设备安装工程施工及验收规范》。
4. 熟悉整机及各部件的结构与吊装方式、安装要求、调试方法、技术指标、注意事项。
5. 准备必要的安装工具（起吊用具、连接工具、测量器具等）。
6. 制定必要的安全措施。

（二）、提升机安装顺序

安装起吊提升机部件前要认真检查起吊工具的安全性，悬挂点要牢固、可靠。

斗式提升机是分成若干部件出厂的，因此按照现场具体情况参照下面安装顺序把各部件预先运到安装现场适当的位置，根据安装总图，参照下列要求进行安装：

1. 根据图纸，核对基础上的地脚螺栓孔。
2. 将下部区段固定在基础上，并校平基准面（上法兰面）。上法兰面与水平面的平行度允差为1/1000mm。调整垫铁必须紧靠地脚螺栓。
3. 机壳和连接框安装时，法兰周边必须整齐，不应有明显的错位。机壳的连接法兰面之间垫入3mm厚的石棉绳，石棉绳上可涂若干黄油，以方便石棉绳定位，增加密封效果。垫石棉绳时，先在机壳法兰间穿上螺栓，然后在法兰连接螺栓外绕一圈。
4. 连接板在安装机壳同时安装，具体安装位置见安装总图。
5. 各功能机壳的安装位置，详见安装总图。机壳安装至一定高度时（根据工艺设计图）。安装室外（内）固定支架，支架要可靠地固定在就近的建筑物上。固定支架一般每间隔8～10m 一个，支架的安装不允许限制提升机在垂直方向上的自由伸缩。
6. 如果有非标机壳，一般该节安装在上部区段下节的位置上，若有特殊要求时，可安装在其他位置。
7. 一边安装机壳，一边测量机壳的垂直度。
8. 上部区段安装后，要校准主轴中心线，使之水平并与下部轴的中心线平行、对中。上部轴中心线与水平面的平行度允差为0.3/1000mm，上下轴同垂面度误差小于4mm，上下滚筒端面同垂面误差小于5mm。
9.  驱动装置在提升机出厂时已经与上部区段传动主轴连接好，并安装定位，考虑到设备出厂运输途中的振动，以及吊装过程中可能产生碰撞。所以，在上部区段安装好后，必须对驱动部分作检查。

检查正常后，可接通电机电源，电动机控制应设置电器线路及设备短路、过

  载保护装置。

因提升机单向运行，减速机装有逆止器，接电源线时必须注意电动机转向。

  电动机转向可通过手盘减速机输入轴端的液力偶合器确定！

检查电动机运转方向，必须使电动机与减速机脱开，点动电动机测试，以防损坏减速机的逆止器。

1. 机壳安装、校正完毕后，有必要因地制宜利用周围建筑物制作检修平台，并对其进行加固，减小振动，使运行更加平稳。
2. 带有检修门的机壳周围必须设置检修平台，以方便检修。平台必须牢固可靠并设置围栏。
